PC２台でWebサーバーとHTMLを検証する

本頁では、２台のPC又は１台のPCとスマホ(wifi必須)を利用して、
１台のPCにWebサーバーをインストールし、２台目のPC又はスマホをWebサーバーからアクセスする機器として利用します。

２台構成で学習するメリットは、１台構成と異なり、２台のPCにそれぞれLAN内でユニークな「IPアドレス」を利用するため、
HTTP(TCP/IP)プロトコルによる通信を理解しやすくなる点です。

必要機器とその構成

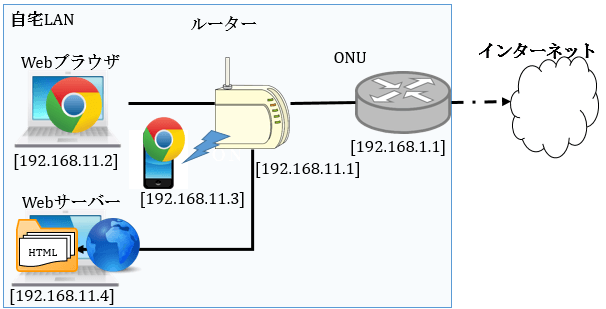

Web入門(静的コンテンツ)２台構成

本頁の検証に必要な機器は上記概要図となります。

機器 IPアドレス例 説明
ONU 192.168.1.1 インターネットのネットワークの分岐点として表示しているだけです。
本書で、インターネットへの接続は不要です。
ルーター 192.168.11.1 PC2台構成の場合には、LANケーブルで接続します。
PC1台(Webサーバー)とスマホの場合には、ルーターに無線機能(wifi)が必要です。
ルーターに接続されたPC(Webサーバー,PC,スマホ)はルーターの
DHCP機能からIP(動的IPアドレス)が自動に付与されます。
PC１台目 192.168.11.2 WebサーバーにアクセスするためのPCです。
LANケーブル又はwifi経由でルーターに接続します。
PC１台目
(スマホ)		 192.168.11.3 WebサーバーにアクセスするためのPC(スマホ)です。
wifi経由でルーターに接続します。
スマホの機種はWebブラウザ及びwifiが利用できればどのような機種でも構いません。
PC２台目 192.168.11.4 Webサーバー(nginx,iis,apacheのいずれかをインストール)とします。
※.本来サーバーとする機器には固定IPを付与します。
簡易の確認方法のためDHCPから動的に払い出ししています。
Webサーバーのドキュメントルートに検証用HTMLを配備します。
以降の表記では、本機器の事をWebサーバと表記します。
LANケーブル - PCとルータを繋ぐために利用します。
上記概要図では、ONU配下の機器を接続するのにLANケーブルを３本必要とします。
全ての機器を接続するwifiで場合には、ONUとルーターを接続する１本のみが必要になります。

PC２台でWebサーバーとHTMLを検証する

基本的な操作は、前頁の静的コンテンツ(1台)と変わりません。

  1. Webサーバーのインストール及び設定

    前頁の静的コンテンツ(1台)の作業をPC２台目に実施して下さい。

  2. WebサーバーのIPアドレス確認

    WebサーバーのコマンドプロンプトからIPアドレスを確認するため、ipconfigコマンドを実施して下さい。

    Webサーバーにアクセスする場合には、ブラウザからこのIPアドレスを利用します。

    PC２台目(Webサーバー)からipconfig
C:/Users/hoge>ipconfig
Wireless LAN adapter Wi-Fi:
   接続固有の DNS サフィックス . . . . .:
   リンクローカル IPv6 アドレス. . . . .: ffff::ffff:ffff:fff:ffff%12
   IPv4 アドレス . . . . . . . . . . . .: 192.168.11.4
   サブネット マスク . . . . . . . . . .: 255.255.255.0
   デフォルト ゲートウェイ . . . . . . .: 192.168.11.1
  3. ネットワーク疎通の確認

    PC１台目からWebサーバーにpingコマンドによるネットワークの疎通確認を行います。

    pingの成功例
C:/Users/hoge>ping

192.168.11.4 に ping を送信しています 32 バイトのデータ:
192.168.11.4 からの応答: バイト数 =32 時間 =2ms TTL=64
192.168.11.4 からの応答: バイト数 =32 時間 =1ms TTL=64
192.168.11.4 からの応答: バイト数 =32 時間 =1ms TTL=64
192.168.11.4 からの応答: バイト数 =32 時間 =1ms TTL=64

192.168.11.4 の ping 統計:
    パケット数: 送信 = 4、受信 = 4、損失 = 0 (0% の損失)、
ラウンド トリップの概算時間 (ミリ秒):
    最小 = 1ms、最大 = 2ms、平均 = 1ms

    pingの失敗例
C:/Users/hoge>ping


192.168.11.4  に ping を送信しています 32 バイトのデータ:
192.168.11.4  からの応答: 宛先ホストに到達できません。
192.168.11.4  からの応答: 宛先ホストに到達できません。
192.168.11.4  からの応答: 宛先ホストに到達できません。
192.168.11.4  からの応答: 宛先ホストに到達できません。

192.168.11.4  の ping 統計:
    パケット数: 送信 = 4、受信 = 4、損失 = 0 (0% の損失)、
  4. ネットワーク失敗時の確認ポイント

    PC１台目からWebサーバーにpingコマンドによるネットワークの疎通が失敗した場合には、以下を確認します。

    • PC１台目のIPアドレスがルータから付与されていることをipconfigで確認します。
    • WebサーバーのIPアドレスをルータから付与されていることをipconfigで確認します。
    • LANケーブルの場合には、ケーブルの接続箇所(ネットワークカード又はNICと呼びます。)
      の 点滅ランプが点灯していることを確認します。
    • ルーターのLANケーブルを接続したNIC全ての点滅ランプが点灯していることを確認します。
    • 上記確認事項でも駄目な場合には、ルーターとＰＣ２台の再起動を実施します。
  5. WebサーバーのドキュメントルートにサンプルHTMLの保存します。
  6. PC１台目のWebブラウザのURIにWebサーバーに付与されているIPアドレスと作成した頁を指定します。
    例)「http://192.168.11.4/mapage.html」

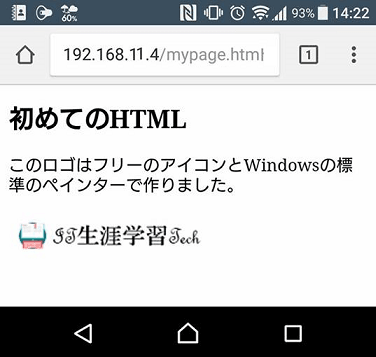

  7. PC１台目がスマホの方は、スマホのブラウザから上項と同じURIを指定してします。 スマホによるWebサーバへのアクセス結果

    上記図では、Webサーバーに対してAndroidでアクセスした結果です。

    8. HTTPへの理解-アクセスログを確認する

    Webサーバーでは、Webサーバーへのアクセス(HTTPリクエストと呼びます)をアクセスログに記録します。
    Webサーバーのログをエディタなどで確認してみましょう。

    nginxのaccess.logの例
$cat /var/log/nginx/access.log
192.168.11.3 - - [30/Jun/2017:14:17:07 +0900]
 "GET /mypage.html HTTP/1.1" 200 1414 "-"
 "Mozilla/5.0 (Linux; Android 6.0.1; SOV34 Build/39.0.C.1.24) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/58.0.3029.83 Mobile Safari/537.36"
192.168.11.3 - - [30/Jun/2017:14:17:07 +0900]
 "GET /images/brand-logo.png HTTP/1.1" 200 6473 "http://192.168.11.4/mypage.html"
 "Mozilla/5.0 (Linux; Android 6.0.1; SOV34 Build/39.0.C.1.24) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/58.0.3029.83 Mobile Safari/537.36"

    Webサーバーのアクセスログには、nginx,IIS,apache問わずデフォルトで、以下の内容が表示されます。

    項目 出力例 説明
    送信元IPアドレス 192.168.11.3 WebサーバーにアクセスしてきたPCのIPアドレス。
    インターネットに公開した場合には、
    接続元のPCの利用しているプロバイダーのグロバールIPアドレス又はProxyサーバのIPアドレスが表示されます。
    リモートユーザ名 - WebサーバーにアクセスしてきたPCのユーザ名。
    アクセス日時 30/Jun/2017:14:17:07 +0900 Webサーバーにアクセスしてきた接続日時
    HTTPリクエスト内容 GET /mypage.html HTTP/1.1 HTTPのリクエスト内容(メソッド、URI、HTTPプロトコルバージョンなど)を表示します。
    HTTPステータス 200 200はHTTPリクエストに対する応答(レスポンス)が正常に終了したことを意味します。
    別頁にて詳しく説明します。
    リクエストボディサイズ 1414 クライアント(Webブラウザ)から送信してリクエストボディのサイズ
    HTTPリファラー - 画面遷移元の頁(URI)を表示します。
    URIを直接入力した場合には、「-」で出力されます。
    ユーザーエージェント 割愛:ログの例を確認して下さい。 クライアントのPCのOS,Webブラウザのバージョンが出力されます。

    HTTPへの理解-アクセスが２回ある

    前項のログは、Webサーバーにスマホ(Android)からアクセスしたログの例を示しています。
    ここからわかる事は、URIの指定したHTMLファイルへの要求の返信があり(1回目のアクセス)、
    HTMLファイル内の<img src="images/brand-logo.png">で指定した画像の要求(2回目のアクセス)が発生している点です。

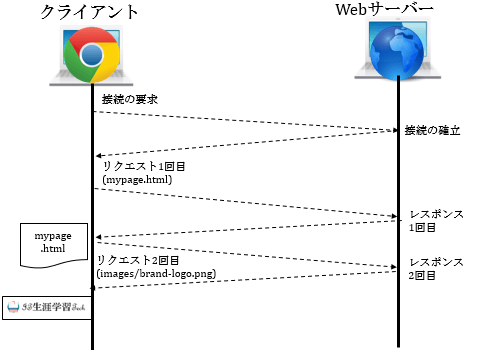

    Webサーバーとクライアントの通信

    実際のHTTP通信は上記概要図になります。

    クライアントがHTMLファイルを受信し、WebブラウザがHTMLファイルを解析します。
    解析されたHTMLファイルの構文に従い、確保されたHTTP接続に対して、
    非同期に画面を構成する他のWebリソース(*.css,*.js,*.pngなど)の取得要求をWebサーバーに送信します。

    Webサｰバーは、クライアントからの非同期の要求に対して、
    指定されたURIに該当するWebリソースをクライアントにレスポンスとして返信します。

    HTTPへの理解-ブラウザの検証機能

    前節のアクセスが２回ある件について、ブラウザ(Chromeの例)からも確認してみます。

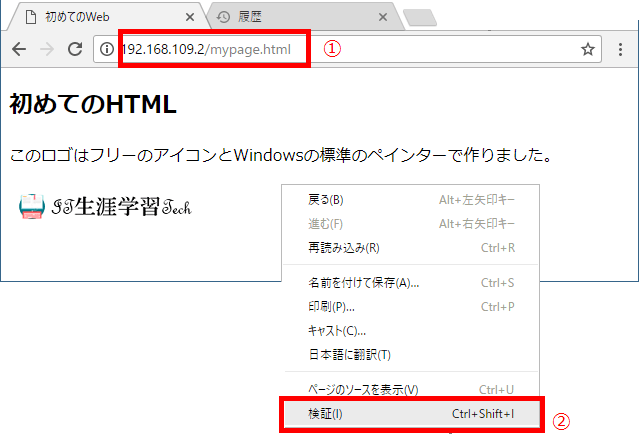

    1. WebブラウザChromeを起動し、URIに「http://webサーバーのIP/mypage.html」を指定します。
      画面が表示された後、右クリックから[検証]メニューを選択します。
      Webサーバーとクライアントの通信
    2. Chromeの開発ツール(デベロッパー・ツール)がWebブラウザ上に表示されます。
      画面が表示された後、右クリックから[検証]メニューを選択します。
      メニューから「NetWork」を選択します。

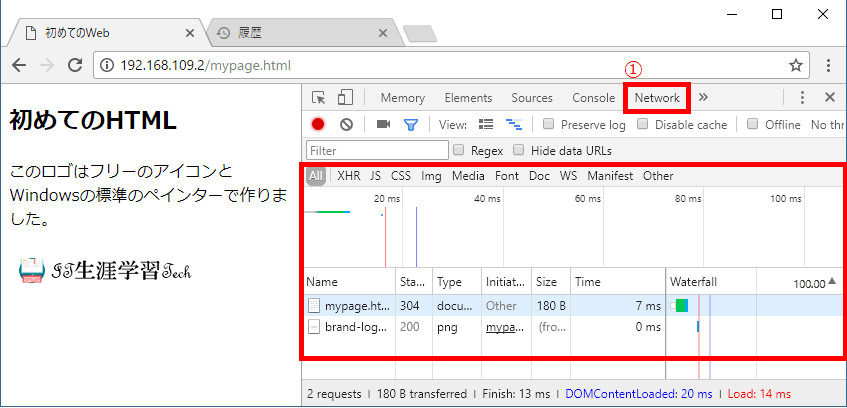

      Chromeのデベロッパー・ツール
    3. F5(リロード)を実行して、「http://webサーバーのIP/mypage.html」のリクエストを送信します。
    4. デベロッパーツールのNetworkの結果を確認して下さい。

    このWebブラウザの検証機能は、Web開発で大変良く利用されます。
    HTTPリクエストの確認やHTMLの構造(DOM)確認や、JavaScript及びCSSのデバックなど多岐に渡り、 Web画面の開発に役立つ機能が存在します。

    次の頁では、LAN内のネットワークから無料サーバーを使いインターネットに自分の頁を公開する方法について説明します。
